3.4. Líneas asíncronas de inicialización y borrado de biestables

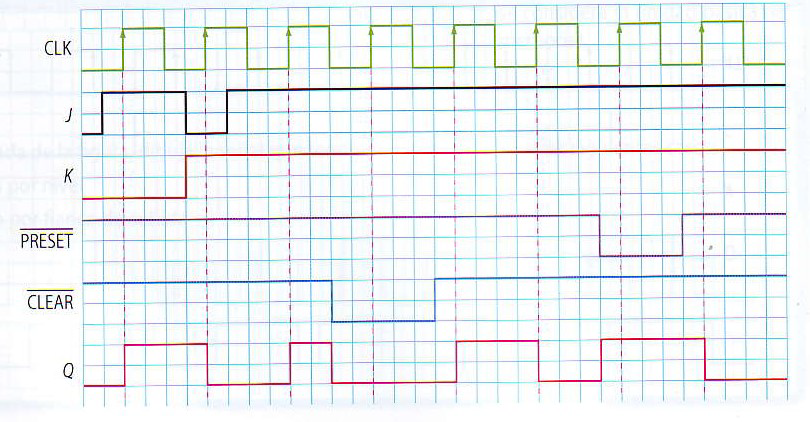

La mayoría de los biestables presentan algunas entradas asíncronas que puedan forzar y variar el estado del biestable independientemente del reloj. Su función es, por ejemplo, hacer una parada de emergencia, arrancar un sistema bloqueado, etc. Las líneas más comunes son PRESET y CLEAR activas a baja. PRESET* fuerza al biestable a 1. RESET* lo fuerza a 0.
